一：分體式冷水機組成
分體式冷水機由室內機和室外機組成，分別安裝在室內和室外，中間通過管路和電線連接起來的冷卻水循環設備。室內機主要包括蒸發器、溫度顯示控制器、蓄水水箱、循環水泵。室外機主要包括制冷壓縮機、翅片式、散熱風機。

二：分體式冷水機主要特點：冷水機,工業冷水機,冷凍機,螺桿式冷水機
1、分體式結構： 由于創新的采用了分體式結構，將噪音較大的壓縮機和軸流風扇和室內冷凍水循環部分置于兩個箱體中，把噪音較大的壓縮機和軸流風扇安裝在室外的機箱中，室內機內襯消音材料，因此比一體式冷水機噪音有大幅度降低。
2、控制簡單： 制冷系統由微電腦控制，在實驗室內便可實現調節和控制出水的溫度，操作簡單方便。
3、噪聲很?。嚎梢缘陀?0～50dB，室外機噪聲在60dB-70dB。
4、保護裝置齊全：缺相保護、逆向保護、壓縮機過載保護、風機過載保護、水泵過載保護、系統高低壓力保護、漏電保護、缺水提示、壓縮機防頻繁啟動保護等裝置。
5、溫度調節范圍5℃至30℃，水流可更具實際需求調節。
6、造型美觀：簡約新穎的造型設計，能與環境自然融合，出色的外形結合**的技術為科技之美的杰出表現。
7、管路材質：管路全部采用304不銹鋼。
8、節省空間特殊型設計，30kw以下的外機厚度僅為390mm，可直接安裝于陽臺、屋頂或地面而不需機房，可節省使用空間，室內機有標準型和非標型兩種型式可供自由選擇。
9、蒸發器采用高效板式換熱器，即減小了機體尺寸，又提高了機組換熱效率，提高COP值。

三：連接示意圖和實物圖

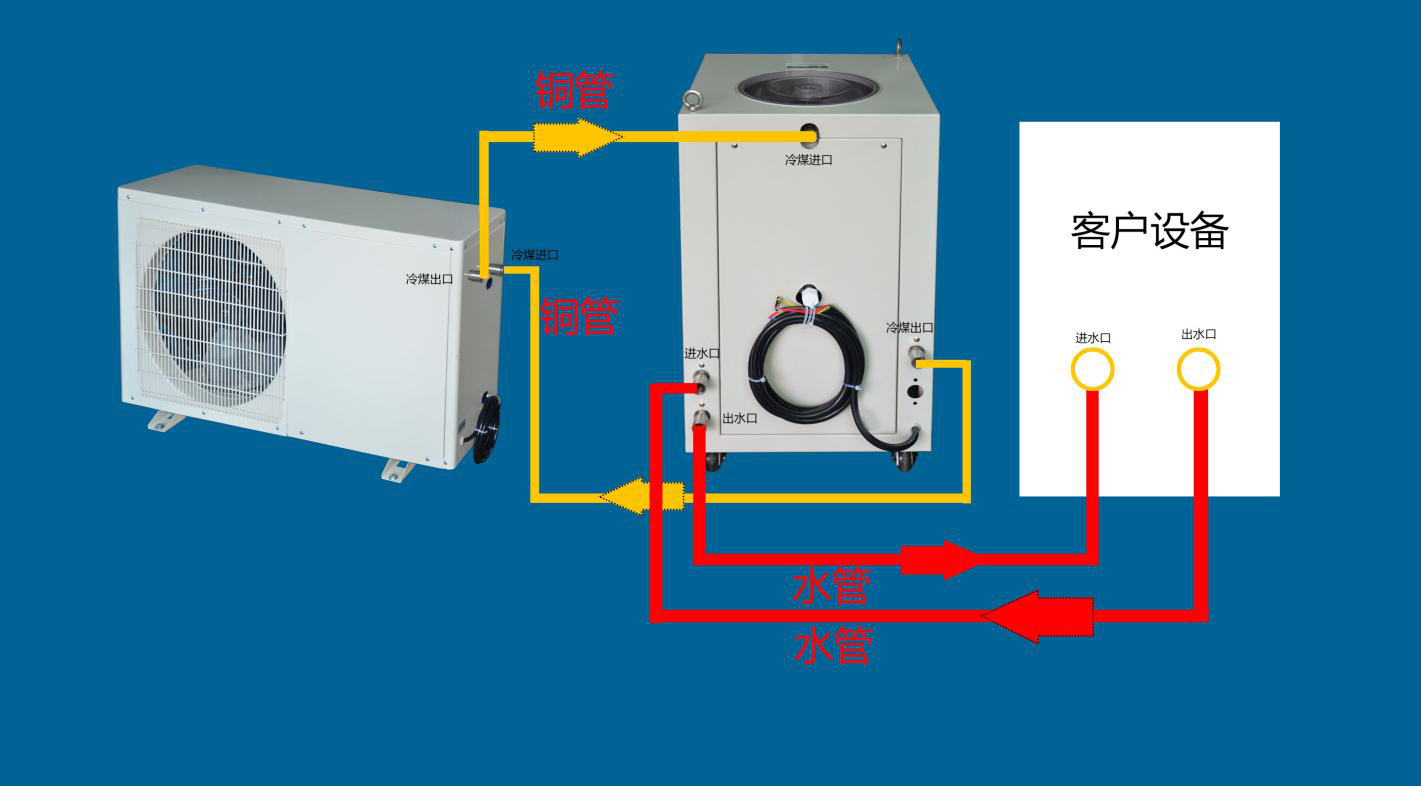

（1）分體式冷水機連接示意圖：

（2）設備實物圖

（2.1）分體式冷水機（DW-LS-3F）

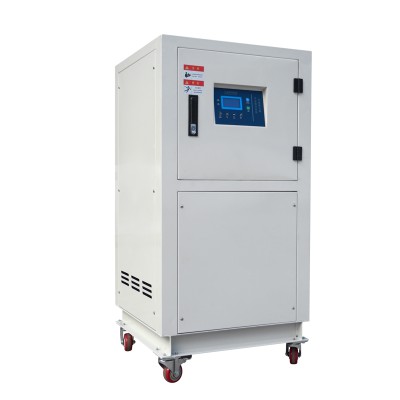

(2:內機正面)

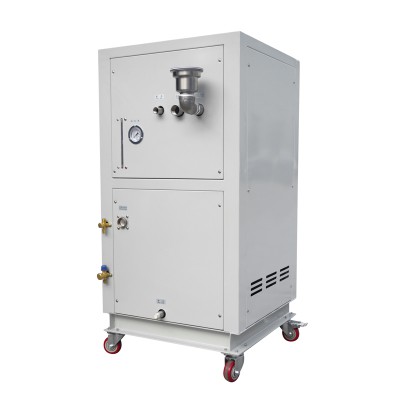

(3:內機背面)

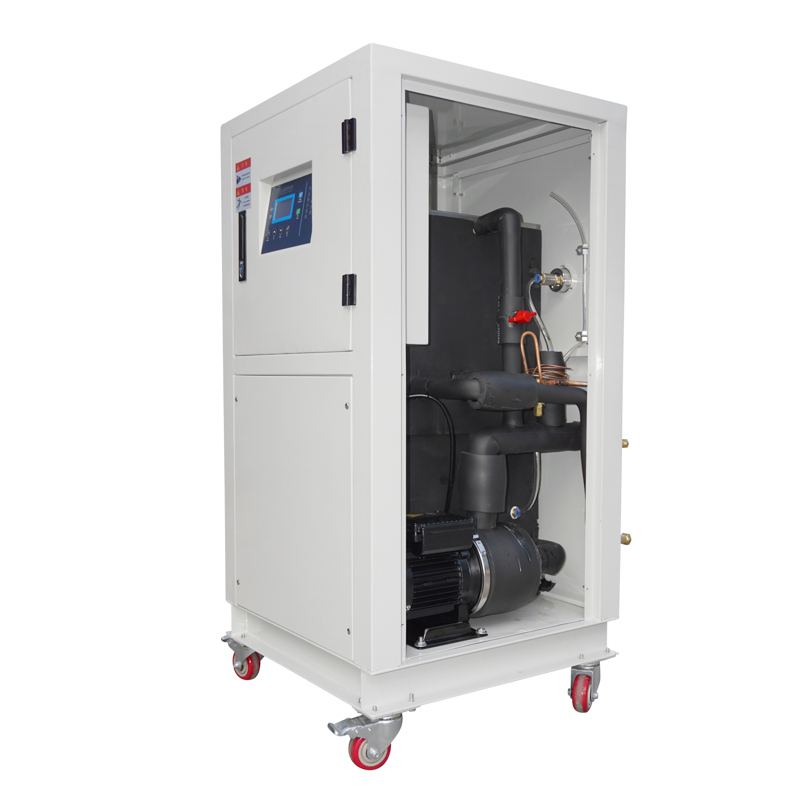

（4：內機內部結構）

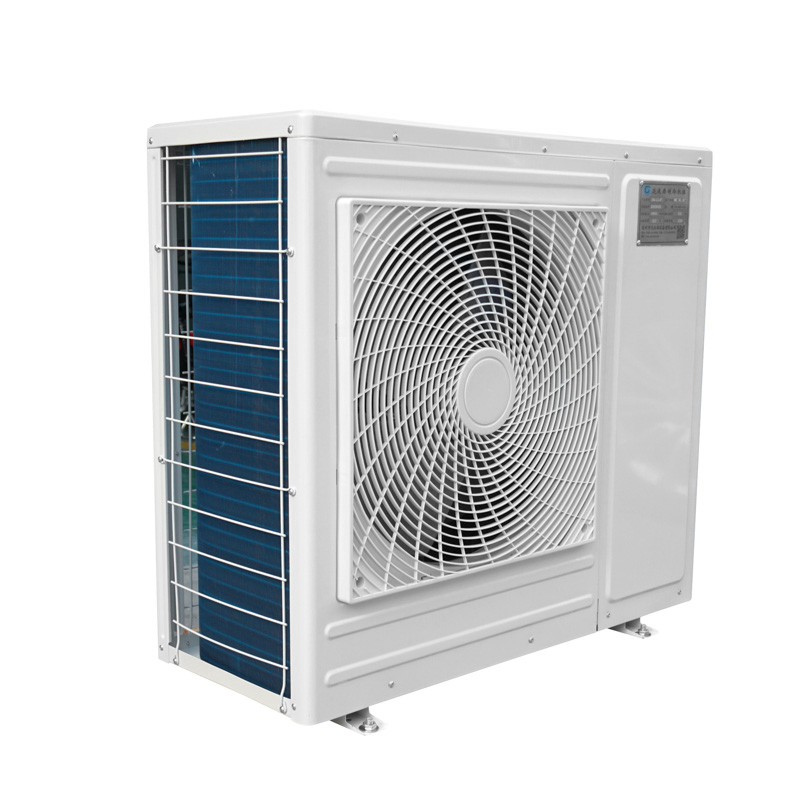

（5：室外機）

四：分體式冷水機數

備注： 1.制冷量設計標準：7度出水，12度回水，冷凝溫度40度

          2.分體式冷水機屬于定制型產品，尺寸為參考尺寸，以實際訂單合同為準

          3.以上參數為標準參數，如有特殊定制，水泵流量，壓力，水箱體積等需跟本公司聯系

          4.所列參數為通用型的技術參數，如需更大機型分體，與本公司聯系定制

          5.如詳細了解更多參數請致電項目工程師：13902313436

          6.本公司定制大功率分體式冷水機，已應用30KW  50KW 100KW   150KW多套運行

五：分體式冷水機特點：

1.先進的制冷技術，質量穩定，分為室內機和室外機。

2.采用**溫度控制器，數字顯示，操作簡單，控溫精度高，可自判故障和歷史數據故障保存。不低于10組的系統參數切換顯示，隨時了解系統運行狀況；

3.水箱具備手動添加水，預留觀察窗，適合純凈水/蒸餾水，杜絕二次污。

4.溫度可調，實現全自動智能化控制 系統水溫，超高溫報警，低溫報警，水流，水位障缺水報警，電源故障，電源過載，超溫預警等各類故障報警輸出，支持遠程控制。

5、水路系統：采用全304不銹鋼管路，管路系統配備超壓保護設計功能。

水壓力顯示 ，水泵壓力可以手動調節等功能。

6、安全保護及指示功能一應俱全，保證機組安全可靠運行。

7.可接受客戶非標制作，儀器結構，尺寸，流量，溫度精度，壓力等噪音低、控溫精度高。

六：使用注意事項：

1. 本機切勿使用腐蝕性液體：

2. 連接的電源制式與產品銘牌相符

3. 應確保水位高于盤管

4. 水位高于盤管頂部，以免造成換熱不充分，

5. 為保持設備的工作正常，在設備的進，出風口必須保證有大于50MM以上的通風空間，不得有雜物，垃圾等**不允許堵住進，出風口

七：使用案例

我們的分體式冷水機應用在國內重點實驗室和研究院：華南理工大學，中國科技大學，廣西大學，南昌大學，華中科技大學，南方科技大學，華南師范大學，中山大學，華北水利水電大學。華中科技大學，西湖大學，西安交通大學，深圳大學，中國人民解放軍第三軍醫大學，中國科學院物理研究所，陜西煤礦化工研究院，華為技術有限公司，廣西師范大學，湖南大學，武漢理工大學，中科院深圳先進制造研究所等。
